Bab 3 Listrik Arus Searah
digunakan sendiri dengan menggeser knob sehingga diperoleh nilai
hambatan yang diinginkan. Dapat pula diseri atau diparalel dengan
hambatan lain dan mengatur knob sehingga diperoleh hambatan total
sesuai dengan yang diinginkan.

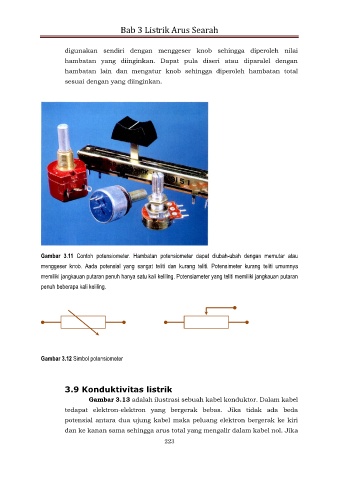

Gambar 3.11 Contoh potensiometer. Hambatan potensiometer dapat diubah-ubah dengan memutar atau
menggeser knob. Aada potensial yang sangat teliti dan kurang teliti. Potensimeter kurang teliti umumnya
memiliki jangkauan putaran penuh hanya satu kali keliling. Potensiameter yang teliti memiliki jangkauan putaran
penuh beberapa kali keliling.
Gambar 3.12 Simbol potensiometer
3.9 Konduktivitas listrik
Gambar 3.13 adalah ilustrasi sebuah kabel konduktor. Dalam kabel
tedapat elektron-elektron yang bergerak bebas. Jika tidak ada beda
potensial antara dua ujung kabel maka peluang elektron bergerak ke kiri
dan ke kanan sama sehingga arus total yang mengalir dalam kabel nol. Jika
223
