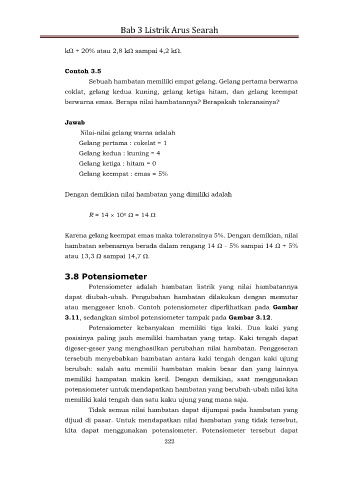

Bab 3 Listrik Arus Searah

k + 20% atau 2,8 k sampai 4,2 k.

Contoh 3.5
Sebuah hambatan memiliki empat gelang. Gelang pertama berwarna
coklat, gelang kedua kuning, gelang ketiga hitam, dan gelang keempat

berwarna emas. Berapa nilai hambatannya? Berapakah toleransinya?

Jawab
Nilai-nilai gelang warna adalah
Gelang pertama : cokelat = 1

Gelang kedua : kuning = 4
Gelang ketiga : hitam = 0
Gelang keempat : emas = 5%

Dengan demikian nilai hambatan yang dimiliki adalah

R = 14  10  = 14 
0

Karena gelang keempat emas maka toleransinya 5%. Dengan demikian, nilai
hambatan sebenarnya berada dalam rengang 14  - 5% sampai 14  + 5%
atau 13,3  sampai 14,7 .

3.8 Potensiometer
Potensiometer adalah hambatan listrik yang nilai hambatannya
dapat diubah-ubah. Pengubahan hambatan dilakukan dengan memutar
atau menggeser knob. Contoh potensiometer diperlihatkan pada Gambar

3.11, sedangkan simbol potensiometer tampak pada Gambar 3.12.
Potensiometer kebanyakan memiliki tiga kaki. Dua kaki yang
posisinya paling jauh memiliki hambatan yang tetap. Kaki tengah dapat

digeser-geser yang menghasilkan perubahan nilai hambatan. Penggeseran
tersebuh menyebabkan hambatan antara kaki tengah dengan kaki ujung
berubah: salah satu memilii hambatan makin besar dan yang lainnya
memiliki hampatan makin kecil. Dengan demikian, saat menggunakan
potensiometer untuk mendapatkan hambatan yang berubah-ubah nilai kita

memiliki kaki tengah dan satu kaku ujung yang mana saja.
Tidak semua nilai hambatan dapat dijumpai pada hambatan yang
dijual di pasar. Untuk mendapatkan nilai hambatan yang tidak tersebut,

kita dapat menggunakan potensiometer. Potensiometer tersebut dapat
222
