Bab 3 Listrik Arus Searah

Nilai hambatan ditentukan oleh tiga kode warna pertama. Kode
warna keempat disebut toleransi yang menentukan ketelitian nilai

hambatan. Angka yang berkaitan dengan kode-kode warna tampak pada
Tabel 3.2. Cara membaca nilai hambatan suatu hambatan berdasarkan
kode warna diilusrtasikan pada Gambar 3.10.

toleransi

R = (gelang 1)(gelang 2)  10 (gelang 3)

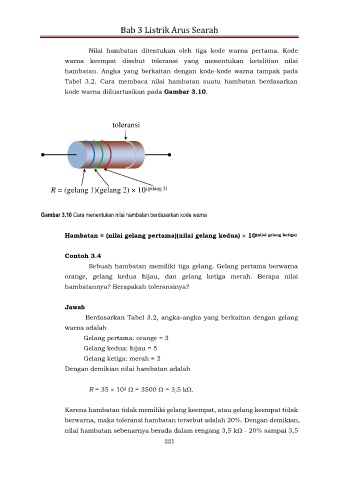

Gambar 3.10 Cara menentukan nilai hambatan berdasarkan kode warna

Hambatan = (nilai gelang pertama)(nilai gelang kedua)  10 (nilai gelang ketiga)

Contoh 3.4

Sebuah hambatan memiliki tiga gelang. Gelang pertama berwarna
orange, gelang kedua hijau, dan gelang ketiga merah. Berapa nilai
hambatannya? Berapakah toleransinya?

Jawab

Berdasarkan Tabel 3.2, angka-angka yang berkaitan dengan gelang
warna adalah
Gelang pertama: orange = 3

Gelang kedua: hijau = 5
Gelang ketiga: merah = 2
Dengan demikian nilai hambatan adalah

R = 35  10  = 3500  = 3,5 k.
2

Karena hambatan tidak memiliki gelang keempat, atau gelang keempat tidak
berwarna, maka toleransi hambatan tersebut adalah 20%. Dengan demikian,

nilai hambatan sebenarnya berada dalam rengang 3,5 k - 20% sampai 3,5
