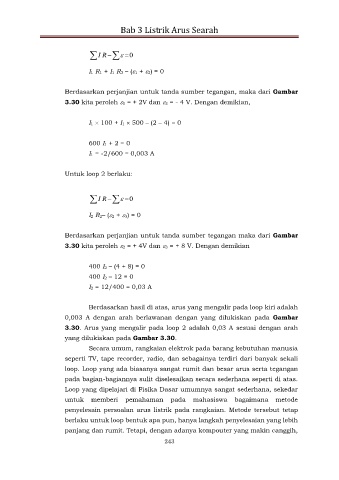

Bab 3 Listrik Arus Searah

 I R     0

I1 R1 + I1 R3 – (1 + 2) = 0

Berdasarkan perjanjian untuk tanda sumber tegangan, maka dari Gambar

3.30 kita peroleh 1 = + 2V dan 2 = - 4 V. Dengan demikian,

I1  100 + I1  500 – (2 – 4) = 0

600 I1 + 2 = 0

I1 = -2/600 = 0,003 A

Untuk loop 2 berlaku:

 I R     0

I2 R2– (2 + 3) = 0

Berdasarkan perjanjian untuk tanda sumber tegangan maka dari Gambar
3.30 kita peroleh 2 = + 4V dan 3 = + 8 V. Dengan demikian

400 I2 – (4 + 8) = 0
400 I2 – 12 = 0
I2 = 12/400 = 0,03 A

Berdasarkan hasil di atas, arus yang mengalir pada loop kiri adalah

0,003 A dengan arah berlawanan dengan yang dilukiskan pada Gambar
3.30. Arus yang mengalir pada loop 2 adalah 0,03 A sesuai dengan arah
yang dilukiskan pada Gambar 3.30.

Secara umum, rangkaian elektrok pada barang kebutuhan manusia
seperti TV, tape recorder, radio, dan sebagainya terdiri dari banyak sekali
loop. Loop yang ada biasanya sangat rumit dan besar arus serta tegangan
pada bagian-bagiannya sulit diselesaikan secara sederhana seperti di atas.
Loop yang dipelajari di Fisika Dasar umumnya sangat sederhana, sekedar

untuk memberi pemahaman pada mahasiswa bagaimana metode
penyelesain persoalan arus listrik pada rangkaian. Metode tersebut tetap
berlaku untuk loop bentuk apa pun, hanya langkah penyelesaian yang lebih

panjang dan rumit. Tetapi, dengan adanya kompouter yang makin canggih,
