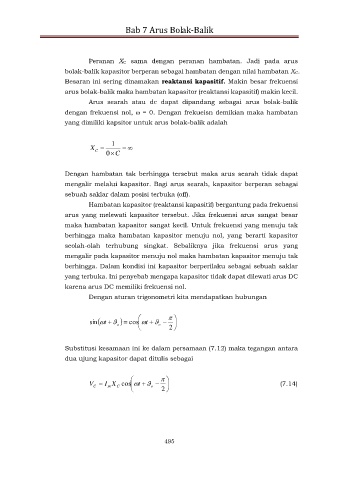

Bab 7 Arus Bolak-Balik

Peranan XC sama dengan peranan hambatan. Jadi pada arus

bolak-balik kapasitor berperan sebagai hambatan dengan nilai hambatan XC.
Besaran ini sering dinamakan reaktansi kapasitif. Makin besar frekuensi
arus bolak-balik maka hambatan kapasitor (reaktansi kapasitif) makin kecil.

Arus searah atau dc dapat dipandang sebagai arus bolak-balik
dengan frekuensi nol,  = 0. Dengan frekueisn demikian maka hambatan
yang dimiliki kapsitor untuk arus bolak-balik adalah

1
X   
C
0 C

Dengan hambatan tak berhingga tersebut maka arus searah tidak dapat

mengalir melalui kapasitor. Bagi arus searah, kapasitor berperan sebagai
sebuah saklar dalam posisi terbuka (off).
Hambatan kapasitor (reaktansi kapasitif) bergantung pada frekuensi
arus yang melewati kapasitor tersebut. Jika frekuensi arus sangat besar
maka hambatan kapasitor sangat kecil. Untuk frekuensi yang menuju tak

berhingga maka hambatan kapasitor menuju nol, yang berarti kapasitor
seolah-olah terhubung singkat. Sebaliknya jika frekuensi arus yang
mengalir pada kapasitor menuju nol maka hambatan kapasitor menuju tak

berhingga. Dalam kondisi ini kapasitor berperilaku sebagai sebuah saklar
yang terbuka. Ini penyebab mengapa kapasitor tidak dapat dilewati arus DC
karena arus DC memiliki frekuensi nol.
Dengan aturan trigonometri kita mendapatkan hubungan

sin t  o   cos  t  o    
 2 

Substitusi kesamaan ini ke dalam persamaan (7.12) maka tegangan antara
dua ujung kapasitor dapat ditulis sebagai

  
V C  I m X C cos t  o   (7.14)
 2 

495
