Bab 7 Arus Bolak-Balik

I
(a)
Arus melalui kapasitor
I m

0
0 2 4 6 8 10 12 14 16

t

-I m

V C

(b)
Beda potensial antara dua ujung kapasitor

I X
m C

0 2 4 6 8 10 12 14 16

t
-I X
m C

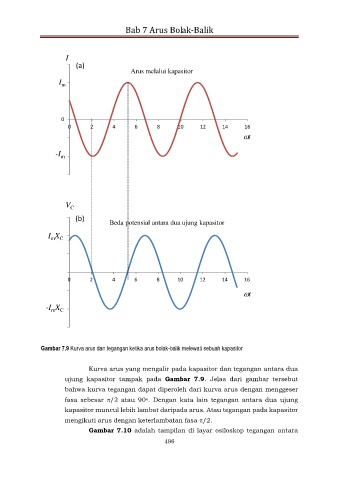

Gambar 7.9 Kurva arus dan tegangan ketika arus bolak-balik melewati sebuah kapasitor

Kurva arus yang mengalir pada kapasitor dan tegangan antara dua
ujung kapasitor tampak pada Gambar 7.9. Jelas dari gambar tersebut
bahwa kurva tegangan dapat diperoleh dari kurva arus dengan menggeser

fasa sebesar /2 atau 90 . Dengan kata lain tegangan antara dua ujung
o
kapasitor muncul lebih lambat daripada arus. Atau tegangan pada kapasitor
mengikuti arus dengan keterlambatan fasa /2.

Gambar 7.10 adalah tampilan di layar osiloskop tegangan antara
