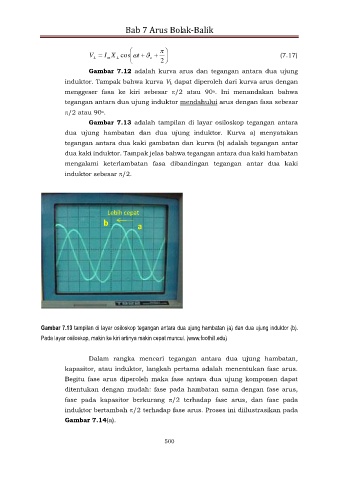

Bab 7 Arus Bolak-Balik

  
V L  I m X L cos t  o   (7.17)
 2 

Gambar 7.12 adalah kurva arus dan tegangan antara dua ujung
induktor. Tampak bahwa kurva VL dapat diperoleh dari kurva arus dengan
menggeser fasa ke kiri sebesar /2 atau 90 . Ini menandakan bahwa
o
tegangan antara dua ujung induktor mendahului arus dengan fasa sebesar
/2 atau 90 .
o
Gambar 7.13 adalah tampilan di layar osiloskop tegangan antara
dua ujung hambatan dan dua ujung induktor. Kurva a) menyatakan
tegangan antara dua kaki gambatan dan kurva (b) adalah tegangan antar

dua kaki induktor. Tampak jelas bahwa tegangan antara dua kaki hambatan
mengalami keterlambatan fasa dibandingan tegangan antar dua kaki
induktor sebesar /2.

Lebih cepat
b a

Gambar 7.13 tampilan di layar osiloskop tegangan antara dua ujung hambatan (a) dan dua ujung induktor (b).
Pada layar osiloskop, makin ke kiri artinya makin cepat muncul. (www.foothill.edu)

Dalam rangka mencari tegangan antara dua ujung hambatan,
kapasitor, atau induktor, langkah pertama adalah menentukan fase arus.
Begitu fase arus diperoleh maka fase antara dua ujung komponen dapat
ditentukan dengan mudah: fase pada hambatan sama dengan fase arus,

fase pada kapasitor berkurang /2 terhadap fase arus, dan fase pada
induktor bertambah /2 terhadap fase arus. Proses ini diilustrasikan pada
Gambar 7.14(a).

500
