Bab 7 Arus Bolak-Balik

dua ujung hambatan dan dua ujung kapasitor. Kurva a) menyatakan
tegangan antara dua kaki gambatan dan kurva (b) adalah tegangan antar

dua kaki kapasitor. Tampakm jelas bahwa tegangan antara dua kaki
hambatan mendahului fasa tegangan antar dua kaki kapasitor sebesar /2.

Terlambat
b

a

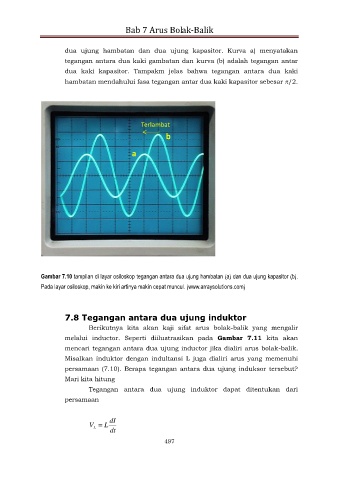

Gambar 7.10 tampilan di layar osiloskop tegangan antara dua ujung hambatan (a) dan dua ujung kapasitor (b).
Pada layar osiloskop, makin ke kiri artinya makin cepat muncul. (www.arraysolutions.com)

7.8 Tegangan antara dua ujung induktor

Berikutnya kita akan kaji sifat arus bolak-balik yang mengalir
melalui inductor. Seperti diilustrasikan pada Gambar 7.11 kita akan

mencari tegangan antara dua ujung inductor jika dialiri arus bolak-balik.
Misalkan induktor dengan indultansi L juga dialiri arus yang memenuhi
persamaan (7.10). Berapa tegangan antara dua ujung induksor tersebut?
Mari kita hitung
Tegangan antara dua ujung induktor dapat ditentukan dari

persamaan

dI
V  L
L
dt
497
