Bab 12 Pengenalan Teori Kuantum Atom

Kulit-kilit dalam atom berlektron banyak sering diberi simbol K
untuk kulit terdalam (n = 1), L untuk kulit kedua dari dalam (n = 2), M untuk

kulit ketiga dari dalam (n = 3), dan seterusnya. Berdasarkan jenis kulit yang
menjadi tujuan transisi elektron yang jatuh mengisi tempat kosong, kita
mengklasifikan garis-garis sinar-X yang dipanxarkan atom sebagai

i. Garis K: dihasilkan oleh transisi elektron dari kulit lebih luar ke kulit K
ii. Garis L: dihasilkan oleh transisi elektron dari kulit lebih luar ke kulit L
iii. Garis M: dihasilkan oleh transisi elektron dari kulit lebih luar ke kulit M
Garis K pun bisa menghasilkan panjang gelombang yang
berbeda-beda.

a) Garis akibat transisi elektron dari kulit L ke kulit K disebut garis K 
b) Garis akibat transisi elektron dari kulit M ke kulit K disebut garis K 
c) Garis akibat transisi elektron dari kulit N ke kulit K disebut garis K 

Demikian pula dengan garis L.
a) Garis akibat transisi elektron dari kulit M ke kulit L disebut garis L 
b) Garis akibat transisi elektron dari kulit N ke kulit L disebut garis L 
c) Dan seterusnya

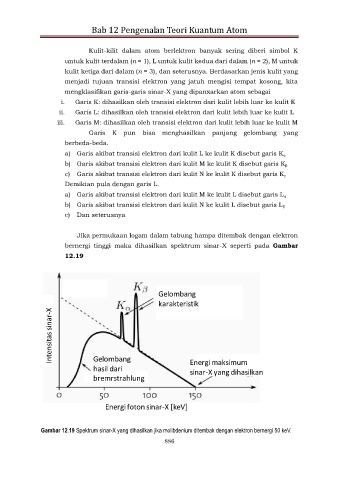

Jika permukaan logam dalam tabung hampa ditembak dengan elektron
bernergi tinggi maka dihasilkan spektrum sinar-X seperti pada Gambar
12.19

Gelombang
karakteristik
Intensitas sinar-X

Gelombang
hasil dari Energi maksimum
sinar-X yang dihasilkan
bremrstrahlung

Energi foton sinar-X [keV]

Gambar 12.19 Spektrum sinar-X yang dihasilkan jika molibdenium ditembak dengan elektron bernergi 50 keV.
