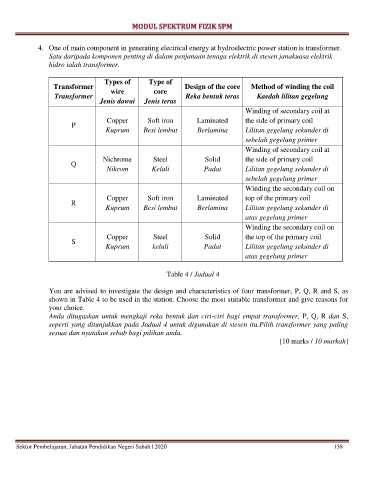

4. One of main component in generating electrical energy at hydroelectric power station is transformer.
Satu daripada komponen penting di dalam penjanaan tenaga elektrik di stesen janakuasa elektrik
hidro ialah transformer.

Types of Type of
Transformer wire core Design of the core Method of winding the coil
Transformer Reka bentuk teras Kaedah lilitan gegelung
Jenis dawai Jenis teras
Winding of secondary coil at
Copper Soft iron Laminated the side of primary coil
P
Kuprum Besi lembut Berlamina Lilitan gegelung sekunder di
sebelah gegelung primer
Winding of secondary coil at
Nichrome Steel Solid the side of primary coil
Q
Nikrom Keluli Padat Lilitan gegelung sekunder di
sebelah gegelung primer
Winding the secondary coil on
Copper Soft iron Laminated top of the primary coil
R
Kuprum Besi lembut Berlamina Lilitan gegelung sekunder di
atas gegelung primer
Winding the secondary coil on
Copper Steel Solid the top of the primary coil
S
Kuprum keluli Padat Lilitan gegelung sekunder di
atas gegelung primer

Table 4 / Jadual 4

You are advised to investigate the design and characteristics of four transformer, P, Q, R and S, as
shown in Table 4 to be used in the station. Choose the most suitable transformer and give reasons for
your choice.
Anda ditugaskan untuk mengkaji reka bentuk dan ciri-ciri bagi empat transformer, P, Q, R dan S,
seperti yang ditunjukkan pada Jadual 4 untuk digunakan di stesen itu.Pilih transformer yang paling
sesuai dan nyatakan sebab bagi pilihan anda.
[10 marks / 10 markah]
