When the potential difference accross Y and Z is 1 V,
Apabila beza keupayaan antara Y dan Z adalah 1 V,
(i) What is the potential difference between X and Y?
Berapakah beza keupayaan antara X dengan Y?

[1 mark / 1 markah]
(ii) Calculate the maximum resistance of the rheostat for the transistor to switch on.
Hitungkan rintangan maksimum reostat untuk transistor itu dihidupkan.

[2 marks / 2 markah]

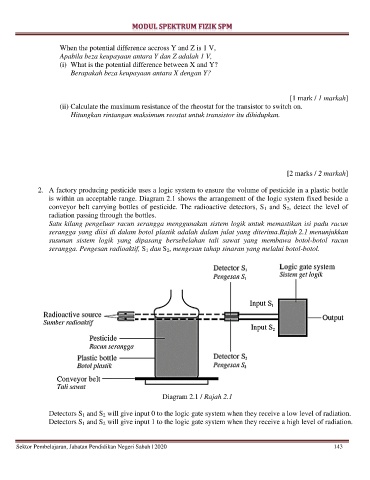

2. A factory producing pesticide uses a logic system to ensure the volume of pesticide in a plastic bottle
is within an acceptable range. Diagram 2.1 shows the arrangement of the logic system fixed beside a
conveyor belt carrying bottles of pesticide. The radioactive detectors, S 1 and S 2, detect the level of
radiation passing through the bottles.
Satu kilang pengeluar racun serangga menggunakan sistem logik untuk memastikan isi padu racun
serangga yang diisi di dalam botol plastik adalah dalam julat yang diterima.Rajah 2.1 menunjukkan
susunan sistem logik yang dipasang bersebelahan tali sawat yang membawa botol-botol racun
serangga. Pengesan radioaktif, S 1 dan S 2, mengesan tahap sinaran yang melalui botol-botol.

Diagram 2.1 / Rajah 2.1

Detectors S 1 and S 2 will give input 0 to the logic gate system when they receive a low level of radiation.
Detectors S 1 and S 2 will give input 1 to the logic gate system when they receive a high level of radiation.
