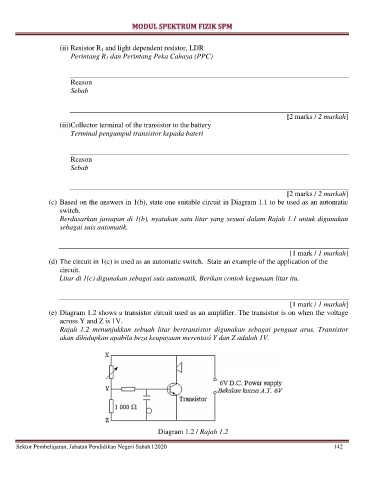

Page 143 - MODUL SPEKTRUM FIZIK SPM

(ii) Resistor R 1 and light dependent resistor, LDR
Perintang R 1 dan Perintang Peka Cahaya (PPC)

Reason
Sebab

[2 marks / 2 markah]
(iii)Collector terminal of the transistor to the battery
Terminal pengumpul transistor kepada bateri

Reason
Sebab

[2 marks / 2 markah]
(c) Based on the answers in 1(b), state one suitable circuit in Diagram 1.1 to be used as an automatic
switch.
Berdasarkan jawapan di 1(b), nyatakan satu litar yang sesuai dalam Rajah 1.1 untuk digunakan
sebagai suis automatik.

[1 mark / 1 markah]
(d) The circuit in 1(c) is used as an automatic switch. State an example of the application of the
circuit.
Litar di 1(c) digunakan sebagai suis automatik. Berikan contoh kegunaan litar itu.

[1 mark / 1 markah]
(e) Diagram 1.2 shows a transistor circuit used as an amplifier. The transistor is on when the voltage
across Y and Z is 1V.
Rajah 1.2 menunjukkan sebuah litar bertransistor digunakan sebagai penguat arus. Transistor
akan dihidupkan apabila beza keupayaan merentasi Y dan Z adalah 1V.

Diagram 1.2 / Rajah 1.2
