Page 140 - MODUL SPEKTRUM FIZIK SPM

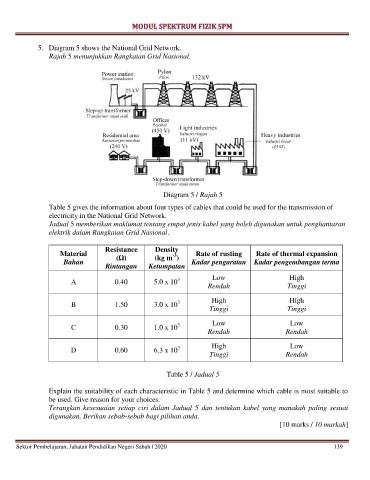

5. Diagram 5 shows the National Grid Network.
Rajah 5 menunjukkan Rangkaian Grid Nasional.

Diagram 5 / Rajah 5

Table 5 gives the information about four types of cables that could be used for the transmission of
electricity in the National Grid Network.
Jadual 5 memberikan maklumat tentang empat jenis kabel yang boleh digunakan untuk penghantaran
elektrik dalam Rangkaian Grid Nasional.

Resistance Density
Material (Ω) (kg m ) Rate of rusting Rate of thermal expansion
-3
Bahan Kadar pengaratan Kadar pengembangan terma
Rintangan Ketumpatan
3
A 0.40 5.0 x 10 Low High
Rendah Tinggi

3
B 1.50 3.0 x 10 High High
Tinggi Tinggi
3
C 0.30 1.0 x 10 Low Low
Rendah Rendah

3
D 0.60 6.3 x 10 High Low
Tinggi Rendah

Table 5 / Jadual 5

Explain the suitability of each characteristic in Table 5 and determine which cable is most suitable to
be used. Give reason for your choices.
Terangkan kesesuaian setiap ciri dalam Jadual 5 dan tentukan kabel yang manakah paling sesuai
digunakan. Berikan sebab-sebab bagi pilihan anda.
[10 marks / 10 markah]

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 139
