ELECTRONICS / KEELEKTRONIKAN

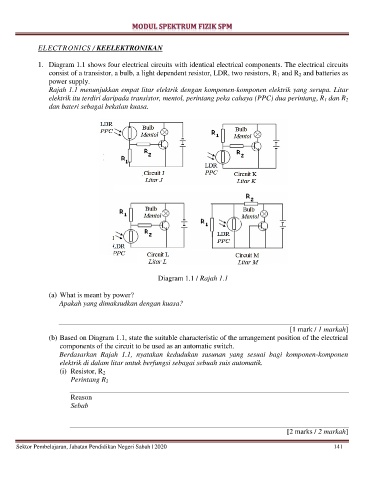

1. Diagram 1.1 shows four electrical circuits with identical electrical components. The electrical circuits
consist of a transistor, a bulb, a light dependent resistor, LDR, two resistors, R 1 and R 2 and batteries as
power supply.
Rajah 1.1 menunjukkan empat litar elektrik dengan komponen-komponen elektrik yang serupa. Litar
elektrik itu terdiri daripada transistor, mentol, perintang peka cahaya (PPC) dua perintang, R 1 dan R 2
dan bateri sebagai bekalan kuasa.

Diagram 1.1 / Rajah 1.1

(a) What is meant by power?
Apakah yang dimaksudkan dengan kuasa?

[1 mark / 1 markah]
(b) Based on Diagram 1.1, state the suitable characteristic of the arrangement position of the electrical
components of the circuit to be used as an automatic switch.
Berdasarkan Rajah 1.1, nyatakan kedudukan susunan yang sesuai bagi komponen-komponen
elektrik di dalam litar untuk berfungsi sebagai sebuah suis automatik.
(i) Resistor, R 2
Perintang R 2

Reason
Sebab

[2 marks / 2 markah]
