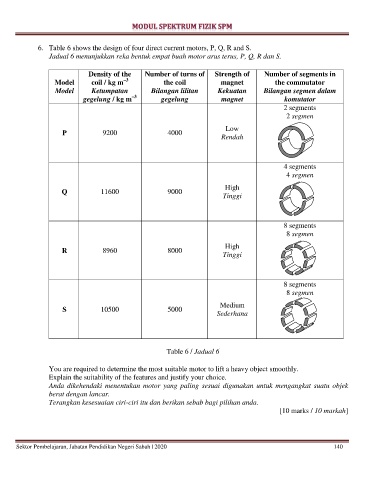

6. Table 6 shows the design of four direct current motors, P, Q, R and S.
Jadual 6 menunjukkan reka bentuk empat buah motor arus terus, P, Q, R dan S.
Density of the Number of turns of Strength of Number of segments in
–3
Model coil / kg m the coil magnet the commutator
Model Ketumpatan Bilangan lilitan Kekuatan Bilangan segmen dalam
gegelung / kg m –3 gegelung magnet komutator
2 segments
2 segmen
Low
P 9200 4000 Rendah
4 segments
4 segmen
High
Q 11600 9000
Tinggi
8 segments
8 segmen
High
R 8960 8000
Tinggi
8 segments
8 segmen
Medium
S 10500 5000
Sederhana
Table 6 / Jadual 6
You are required to determine the most suitable motor to lift a heavy object smoothly.
Explain the suitability of the features and justify your choice.
Anda dikehendaki menentukan motor yang paling sesuai digunakan untuk mengangkat suatu objek
berat dengan lancar.
Terangkan kesesuaian ciri-ciri itu dan berikan sebab bagi pilihan anda.
[10 marks / 10 markah]
