Page 149 - MODUL SPEKTRUM FIZIK SPM

(iii)What should Syafinaz do if she wants the alarm to function if she is inside and other conditions
are the same?
Nyatakan apakah yang Syafinaz patut lakukan jika dia mahu penggera tersebut berfungsi jika
dia berada di dalam sahaja dan syarat-syarat lain adalah sama.

[1 mark / 1 markah]
(iv) State two advantages of using digital circuit instead of analogue circuit.
Nyatakan dua kelebihan menggunakan litar digital berbanding litar analog.

[2 marks / 2 markah]

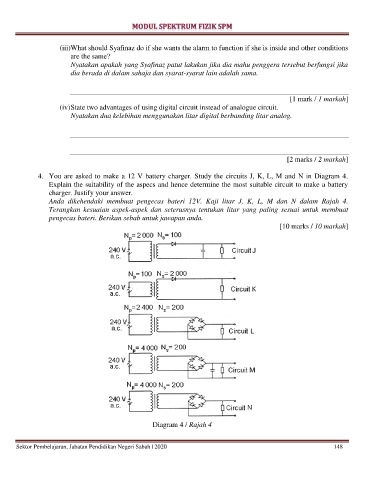

4. You are asked to make a 12 V battery charger. Study the circuits J, K, L, M and N in Diagram 4.
Explain the suitability of the aspecs and hence determine the most suitable circuit to make a battery
charger. Justify your answer.
Anda dikehendaki membuat pengecas bateri 12V. Kaji litar J, K, L, M dan N dalam Rajah 4.
Terangkan kesuaian aspek-aspek dan seterusnya tentukan litar yang paling sesuai untuk membuat
pengecas bateri. Berikan sebab untuk jawapan anda.
[10 marks / 10 markah]

Diagram 4 / Rajah 4

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 148
