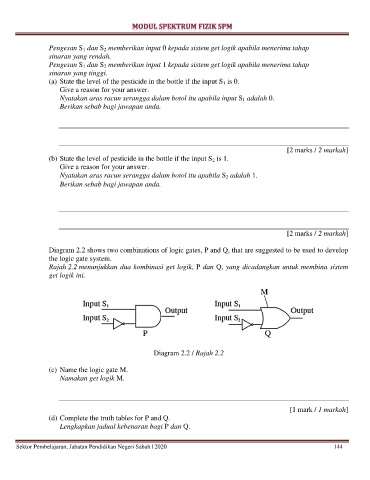

Page 145 - MODUL SPEKTRUM FIZIK SPM

Pengesan S 1 dan S 2 memberikan input 0 kepada sistem get logik apabila menerima tahap
sinaran yang rendah.
Pengesan S 1 dan S 2 memberikan input 1 kepada sistem get logik apabila menerima tahap
sinaran yang tinggi.
(a) State the level of the pesticide in the bottle if the input S 1 is 0.
Give a reason for your answer.
Nyatakan aras racun serangga dalam botol itu apabila input S 1 adalah 0.
Berikan sebab bagi jawapan anda.

[2 marks / 2 markah]
(b) State the level of pesticide in the bottle if the input S 2 is 1.
Give a reason for your answer.
Nyatakan aras racun serangga dalam botol itu apabila S 2 adalah 1.
Berikan sebab bagi jawapan anda.

[2 marks / 2 markah]

Diagram 2.2 shows two combinations of logic gates, P and Q, that are suggested to be used to develop
the logic gate system.
Rajah 2.2 menunjukkan dua kombinasi get logik, P dan Q, yang dicadangkan untuk membina sistem
get logik ini.

Diagram 2.2 / Rajah 2.2

(c) Name the logic gate M.
Namakan get logik M.

[1 mark / 1 markah]
(d) Complete the truth tables for P and Q.
Lengkapkan jadual kebenaran bagi P dan Q.
