7 (d)(i)

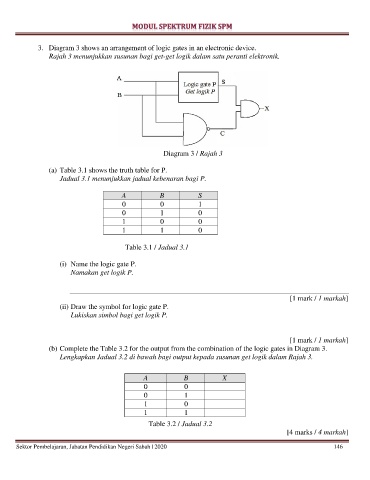

3. Diagram 3 shows an arrangement of logic gates in an electronic device.
Rajah 3 menunjukkan susunan bagi get-get logik dalam satu peranti elektronik.
Diagram 3 / Rajah 3
(a) Table 3.1 shows the truth table for P.
Jadual 3.1 menunjukkan jadual kebenaran bagi P.
A B S
0 0 1
0 1 0
1 0 0
1 1 0
Table 3.1 / Jadual 3.1
(i) Name the logic gate P.
Namakan get logik P.
[1 mark / 1 markah]
(ii) Draw the symbol for logic gate P.
Lukiskan simbol bagi get logik P.
[1 mark / 1 markah]
(b) Complete the Table 3.2 for the output from the combination of the logic gates in Diagram 3.
Lengkapkan Jadual 3.2 di bawah bagi output kepada susunan get logik dalam Rajah 3.
A B X
0 0
0 1
1 0
1 1
Table 3.2 / Jadual 3.2
[4 marks / 4 markah]
Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 146
