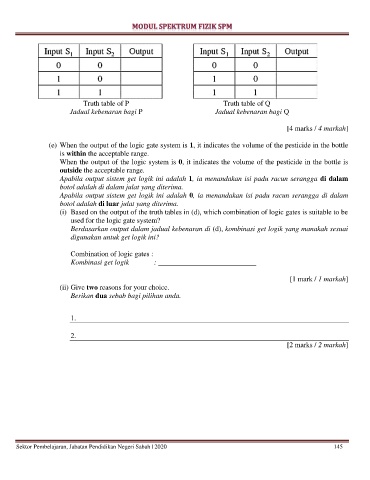

Truth table of P Truth table of Q
Jadual kebenaran bagi P Jadual kebenaran bagi Q

[4 marks / 4 markah]

(e) When the output of the logic gate system is 1, it indicates the volume of the pesticide in the bottle
is within the acceptable range.
When the output of the logic system is 0, it indicates the volume of the pesticide in the bottle is
outside the acceptable range.
Apabila output sistem get logik ini adalah 1, ia menandakan isi padu racun serangga di dalam
botol adalah di dalam julat yang diterima.
Apabila output sistem get logik ini adalah 0, ia menandakan isi padu racun serangga di dalam
botol adalah di luar julat yang diterima.
(i) Based on the output of the truth tables in (d), which combination of logic gates is suitable to be
used for the logic gate system?
Berdasarkan output dalam jadual kebenaran di (d), kombinasi get logik yang manakah sesuai
digunakan untuk get logik ini?

Combination of logic gates :
Kombinasi get logik : ___________________________

[1 mark / 1 markah]
(ii) Give two reasons for your choice.
Berikan dua sebab bagi pilihan anda.

1.

2.
[2 marks / 2 markah]
