7 (d)(i)

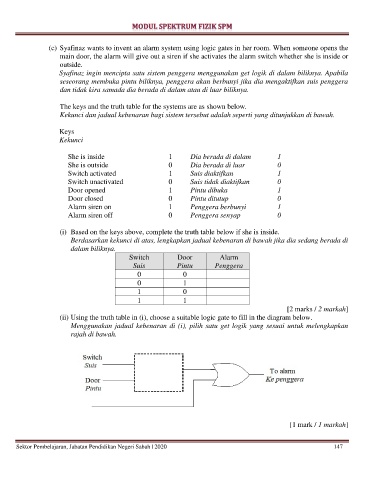

(c) Syafinaz wants to invent an alarm system using logic gates in her room. When someone opens the
main door, the alarm will give out a siren if she activates the alarm switch whether she is inside or
outside.
Syafinaz ingin mencipta satu sistem penggera menggunakan get logik di dalam biliknya. Apabila
seseorang membuka pintu biliknya, penggera akan berbunyi jika dia mengaktifkan suis penggera
dan tidak kira samada dia berada di dalam atau di luar biliknya.

The keys and the truth table for the systems are as shown below.
Kekunci dan jadual kebenaran bagi sistem tersebut adalah seperti yang ditunjukkan di bawah.

Keys
Kekunci

She is inside 1 Dia berada di dalam 1
She is outside 0 Dia berada di luar 0
Switch activated 1 Suis diaktifkan 1
Switch unactivated 0 Suis tidak diaktifkan 0
Door opened 1 Pintu dibuka 1
Door closed 0 Pintu ditutup 0
Alarm siren on 1 Penggera berbunyi 1
Alarm siren off 0 Penggera senyap 0

(i) Based on the keys above, complete the truth table below if she is inside.
Berdasarkan kekunci di atas, lengkapkan jadual kebenaran di bawah jika dia sedang berada di
dalam biliknya.
Switch Door Alarm
Suis Pintu Penggera
0 0
0 1
1 0
1 1
[2 marks / 2 markah]
(ii) Using the truth table in (i), choose a suitable logic gate to fill in the diagram below.
Menggunakan jadual kebenaran di (i), pilih satu get logik yang sesuai untuk melengkapkan
rajah di bawah.

[1 mark / 1 markah]

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 147
