64 Anatomi Fisiologi Tubuh Manusia
7. Sadapan Dada (Sadapan Prekordial)
Sering kali gambaran elektrokardiogram direkam dengan cara
menempatkan sebuah elektroda pada permukaan anterior dada
langsung di atas jantung. Elektroda ini dihubungkan dengan ujung
positif pada elektrokardiograf, sedangkan elektroda negatif yang
disebut sebagai elektroda indiferen, dihubungkan melalui tahanan
listrik yang sama ke lengan kanan, lengan kiri, dan tungkai kiri,
semuanya pada saat yang bersamaan seperti yang tampak dalam
gambar tersebut.
Biasanya dari dinding anterior dada dapat direkam enam macam
sadapan dada yang standar satu per satu, keenam elektroda dada
diletakkan secara berurutan pada enam titik seperti dalam diagram.
Macam-macam rekaman tersebut dikenal sebagai sadapan V1, V2,
V3, V4, V5 dan V6.

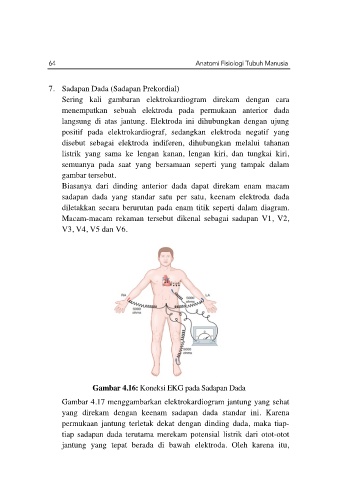

Gambar 4.16: Koneksi EKG pada Sadapan Dada
Gambar 4.17 menggambarkan elektrokardiogram jantung yang sehat
yang direkam dengan keenam sadapan dada standar ini. Karena
permukaan jantung terletak dekat dengan dinding dada, maka tiap-
tiap sadapan dada terutama merekam potensial listrik dari otot-otot
jantung yang tepat berada di bawah elektroda. Oleh karena itu,
