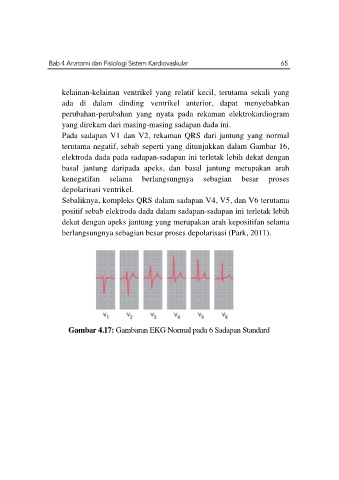

Bab 4 Anatomi dan Fisiologi Sistem Kardiovaskular 65
kelainan-kelainan ventrikel yang relatif kecil, terutama sekali yang
ada di dalam dinding ventrikel anterior, dapat menyebabkan
perubahan-perubahan yang nyata pada rekaman elektrokardiogram
yang direkam dari masing-masing sadapan dada ini.
Pada sadapan V1 dan V2, rekaman QRS dari jantung yang normal
terutama negatif, sebab seperti yang ditunjukkan dalam Gambar 16,
elektroda dada pada sadapan-sadapan ini terletak lebih dekat dengan
basal jantung daripada apeks, dan basal jantung merupakan arah
kenegatifan selama berlangsungnya sebagian besar proses
depolarisasi ventrikel.
Sebaliknya, kompleks QRS dalam sadapan V4, V5, dan V6 terutama
positif sebab elektroda dada dalam sadapan-sadapan ini terletak lebih
dekat dengan apeks jantung yang merupakan arah kepositifan selama
berlangsungnya sebagian besar proses depolarisasi (Park, 2011).
Gambar 4.17: Gambaran EKG Normal pada 6 Sadapan Standard
