Bab 4 Anatomi dan Fisiologi Sistem Kardiovaskular 63
tersebut merekam gelombang P yang positif dan gelombang T yang
positif, dan bagian utama dari kompleks QRS juga direkam positif
dalam setiap elektrokardiogram.
Pada analisis ketiga elektrokardiogram, dengan cara pengukuran yang
teliti dan pengamatan polaritas yang tepat, dapat ditunjukkan bahwa
pada setiap saat, jumlah potensial dalam sadapan I dan III sesuai
dengan besar potensial dalam sadapan II, sehingga menggambarkan
keabsahan dari hukum Einthoven tersebut.

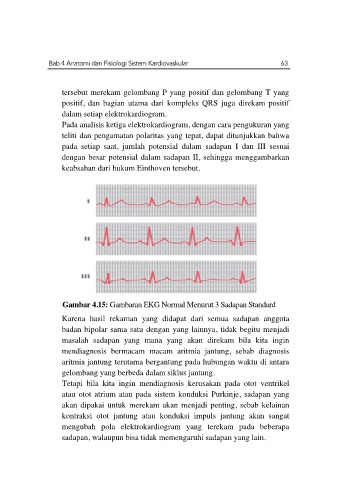

Gambar 4.15: Gambaran EKG Normal Menurut 3 Sadapan Standard
Karena hasil rekaman yang didapat dari semua sadapan anggota
badan bipolar sama satu dengan yang lainnya, tidak begitu menjadi
masalah sadapan yang mana yang akan direkam bila kita ingin
mendiagnosis bermacam macam aritmia jantung, sebab diagnosis
aritmia jantung terutama bergantung pada hubungan waktu di antara
gelombang yang berbeda dalam siklus jantung.
Tetapi bila kita ingin mendiagnosis kerusakan pada otot ventrikel
atau otot atrium atau pada sistem konduksi Purkinje, sadapan yang
akan dipakai untuk merekam akan menjadi penting, sebab kelainan
kontraksi otot jantung atau konduksi impuls jantung akan sangat
mengubah pola elektrokardiogram yang terekam pada beberapa
sadapan, walaupun bisa tidak memengaruhi sadapan yang lain.
