60 Anatomi Fisiologi Tubuh Manusia

Interval Q-T

Kontraksi ventrikel berlangsung hampir dari permulaan gelombang Q (atau
gelombang R, jika gelombang Q tidak ada) sampai akhir gelombang T.
Interval ini disebut sebagai interval Q-T dan biasanya kira-kira 0,35 detik.
Penentuan Frekuensi Denyut Jantung Dengan Elektrokardiogram.

Frekuensi denyut jantung dapat dengan mudah ditentukan dengan bantuan
elektrokardiogram, sebab frekuensi denyut jantung berbanding terbalik dengan
interval waktu di antara dua denyut jantung yang berurutan. Bila interval di
antara dua denyut jantung seperti yang ditentukan dengan garis kalibrasi waktu
adalah 1 detik, maka frekuensi denyut jantung adalah 60 kali per menit.
Interval normal di antara dua kompleks QRS yang berurutan pada orang
dewasa kira-kira 0,83 detik. Jadi frekuensi denyut jantung sebesar 60/0,83 kali
per menit, atau 72 kali per menit

Sadapan-Sadapan Elektrokardiograf
Ketiga Sadapan Anggota Badan Bipolar Gambar l1-6 menggambarkan
hubungan listrik antara anggota badan dengan alat elektrokardiograf yang
dipakai untuk merekam elektrokardiogram yang disebut sebagai sadapan
anggota badan bipolar standar. Istilah "bipolar" berarti bahwa
elektrokardiogram yang direkam itu berasal dari dua elektroda yang terletak
pada bagian jantung yang berbeda, dalam hal ini pada anggota badan.

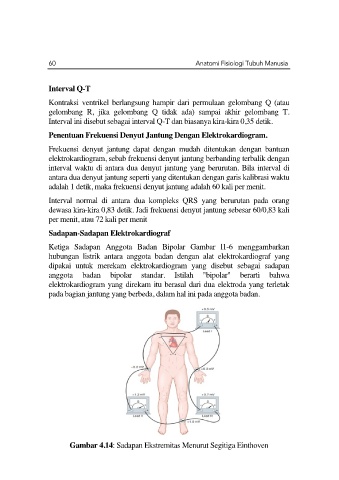

Gambar 4.14: Sadapan Ekstremitas Menurut Segitiga Einthoven
