satu sumber bebas. Rangkaian linier adalah suatu rangkaian yang seluruhnya
dibentuk oleh elemen sumber-sumber bebas, sumber tak bebas linier serta
elemen-elemen linier. Respons tersebut didapat sebagai jumlah respons yang
disebabkan oleh setiap sumber bebas yang bekerja sendiri-sendiri dengan cara
sumber arus bebas dibuka dan sumber tegangan bebas dihubung pendek.
Besar arus Ix pada rangkaian gambar 5.1 dapat ditentukan dengan prinsip
superposisi.

j10

V 1 V 2

I x

- j5

- j10 j5

1 0 A 0,5 0 A
0
0

V 4 = 0(sim p ul refe rensi)

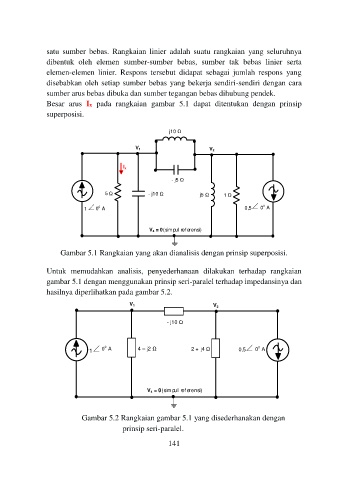

Gambar 5.1 Rangkaian yang akan dianalisis dengan prinsip superposisi.

Untuk memudahkan analisis, penyederhanaan dilakukan terhadap rangkaian
gambar 5.1 dengan menggunakan prinsip seri-paralel terhadap impedansinya dan
hasilnya diperlihatkan pada gambar 5.2.

V 1
V 2

- j10

0
0
1 0 A – j2 2 + j4 0,5 0 A

V 4 = 0(sim pul referensi)

Gambar 5.2 Rangkaian gambar 5.1 yang disederhanakan dengan
prinsip seri-paralel.

141
