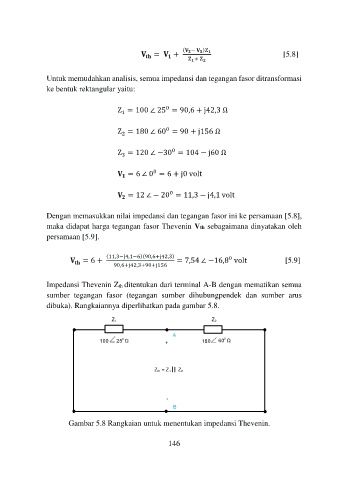

Page 239 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

( − )Z 1
= + [5.8]

Z 1 + Z 2

Untuk memudahkan analisis, semua impedansi dan tegangan fasor ditransformasi
ke bentuk rektangular yaitu:

0
Z = 100 ∠ 25 = 90,6 + j42,3 Ω
1

Z = 180 ∠ 60 = 90 + j156 Ω
0
2

0
Z = 120 ∠ −30 = 104 − j60 Ω
3

0
= 6 ∠ 0 = 6 + j0 volt

0
= 12 ∠ − 20 = 11,3 − j4,1 volt

Dengan memasukkan nilai impedansi dan tegangan fasor ini ke persamaan [5.8],
maka didapat harga tegangan fasor Thevenin Vth sebagaimana dinyatakan oleh
persamaan [5.9].

(11,3−j4,1−6)(90,6+j42,3)
0
= 6 + = 7,54 ∠ −16,8 volt [5.9]

90,6+j42,3+90+j156

Impedansi Thevenin Zth ditentukan dari terminal A-B dengan mematikan semua
sumber tegangan fasor (tegangan sumber dihubungpendek dan sumber arus
dibuka). Rangkaiannya diperlihatkan pada gambar 5.8.

Z 1 Z 2

A

100 + 180

Z th = Z 1 Z 2

-
B
Gambar 5.8 Rangkaian untuk menentukan impedansi Thevenin.

146
