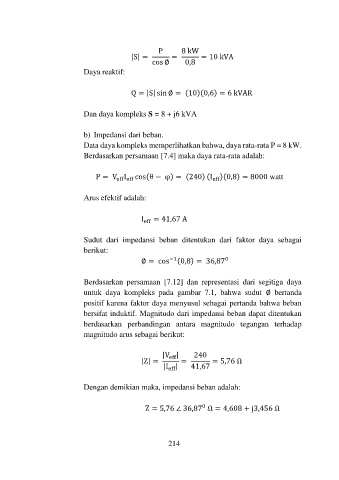

P 8 kW
|S| = = = 10 kVA
cos ∅ 0,8
Daya reaktif:

Q = |S| sin ∅ = (10)(0,6) = 6 kVAR

Dan daya kompleks S = 8 + j6 kVA

b) Impedansi dari beban.
Data daya kompleks memperlihatkan bahwa, daya rata-rata P = 8 kW.
Berdasarkan persamaan [7.4] maka daya rata-rata adalah:

P = V I cos(θ − φ) = (240) (I )(0,8) = 8000 watt
eff
eff eff

Arus efektif adalah:

I eff = 41,67 A

Sudut dari impedansi beban ditentukan dari faktor daya sebagai
berikut:
0
∅ = cos −1 (0,8) = 36,87

Berdasarkan persamaan [7.12] dan representasi dari segitiga daya
untuk daya kompleks pada gambar 7.1, bahwa sudut ∅ bertanda
positif karena faktor daya menyusul sebagai pertanda bahwa beban
bersifat induktif. Magnitudo dari impedansi beban dapat ditentukan
berdasarkan perbandingan antara magnitudo tegangan terhadap
magnitudo arus sebagai berikut:

|V | 240
|Z| = eff = = 5,76 Ω
|I | 41,67
eff

Dengan demikian maka, impedansi beban adalah:

0
Z = 5,76 ∠ 36,87 Ω = 4,608 + j3,456 Ω

214
