Bab 9 | Lukisan Oblik
Langkah 1
B/2
A1
A1
A A
C1
Pindahkan A1 dari ketinggian A di pandangan hadapan ke paksi oblik. Pindahkan C1 dari kelebaran
C di pandangan hadapan ke paksi surut oblik. Pindahkan titik yang lain pada garisan ke paksi surut
oblik. Sambungkan titik dan hitamkan.
Langkah 2
B1 C
B1
B B/2
C1 C1
Pindahkan B1 dari ketinggian B dari pandangan atas ke paksi surut atas. Pindahkan C1 dari
kelebaran C dari pandangan atas ke paksi oblik. Pindahkan titik yang lain pada garisan ke paksi
surut oblik. Sambungkan titik dan hitamkan.

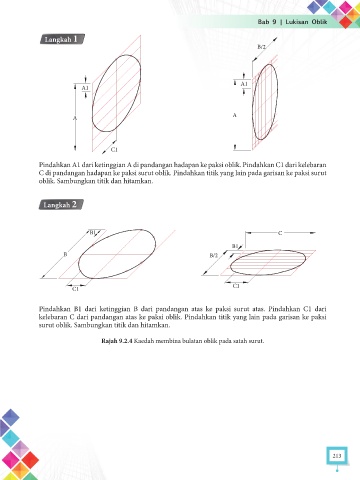

Rajah 9.2.4 Kaedah membina bulatan oblik pada satah surut.
