Grafik Komunikasi Teknikal | Tingkatan 4

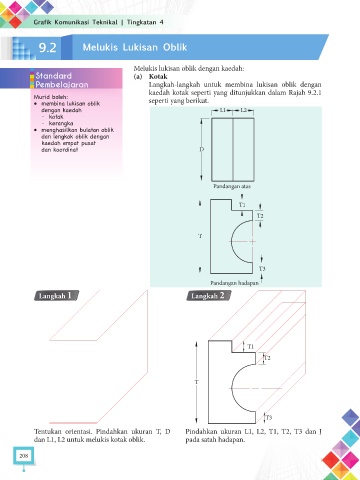

9.2 Melukis Lukisan Oblik
Melukis lukisan oblik dengan kaedah:
Standard (a) Kotak
Pembelajaran Langkah-langkah untuk membina lukisan oblik dengan
kaedah kotak seperti yang ditunjukkan dalam Rajah 9.2.1
Murid boleh: seperti yang berikut.
• membina lukisan oblik
dengan kaedah L1 L2
- kotak
- kerangka
• menghasilkan bulatan oblik
dan lengkok oblik dengan
kaedah empat pusat
dan koordinat D
Pandangan atas
T1
T2
T
T3
Pandangan hadapan
Langkah 1 Langkah 2
T1
T2
T
T3
Tentukan orientasi. Pindahkan ukuran T, D Pindahkan ukuran L1, L2, T1, T2, T3 dan J
dan L1, L2 untuk melukis kotak oblik. pada satah hadapan.
208
