P. 152
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 3
1. แบบมอเตอร์เจนเนอเรเตอร์ (Motor Generator) เป็นเครื่องเชื่อมที่ใช้ก าลังไฟฟ้าเป็นต้นก าลังใน
การขับเคลื่อนมอเตอร์โดย ใช้ไฟฟ้าแบบกระแสสลับ ซึ่งทั่วไปจะใช้แรงเคลื่อน 380 โวลต์ เพลาของมอเตอร์จะ
ต่อร่วมกับเพลาของเจนเนอเรเตอร์ ดังแสดงในรูป

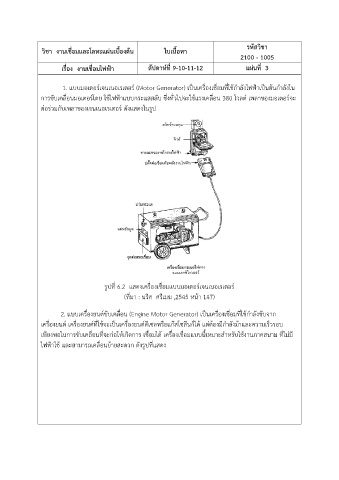

รูปที่ 6.2 แสดงเครื่องเชื่อมแบบมอเตอร์เจนเนอเรเตอร์
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 147)
2. แบบเครื่องยนต์ขับเคลื่อน (Engine Motor Generator) เป็นเครื่องเชื่อมที่ใช้ก าลังขับจาก
เครื่องยนต์ เครื่องยนต์ที่ใช้จะเป็นเครื่องยนต์ดีเซลหรือแก๊สโซลีนก็ได้ แต่ต้องมีก าลังม้าและความเร็วรอบ
เพียงพอในการขับเคลื่อนที่จะก่อให้เกิดการ เชื่อมได้ เครื่องเชื่อมแบบนี้เหมาะส าหรับใช้งานภาคสนาม ที่ไม่มี
ไฟฟ้าใช้ และสามารถเคลื่อนย้ายสะดวก ดังรูปที่แสดง
