รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 4

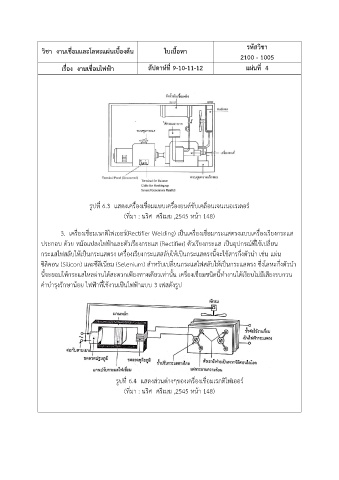

รูปที่ 6.3 แสดงเครื่องเชื่อมแบบเครื่องยนต์ขับเคลื่อนเจนเนอเรเตอร์
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 148)
3. เครื่องเชื่อมเรกติไฟเออร์(Rectifier Welding) เป็นเครื่องเชื่อมกระแสตรงแบบเครื่องเรียงกระแส
ประกอบ ด้วย หม้อแปลงไฟฟ้าและตัวเรียงกระแส (Rectifier) ตัวเรียงกระแส เป็นอุปกรณ์ที่ใช้เปลี่ยน
กระแสไฟสลับให้เป็นกระแสตรง เครื่องเรียงกระแสสลับให้เป็นกระแสตรงนี้จะใช้สารกึ่งตัวน า เช่น แผ่น
ซิลิคอน (Silicon) และซีลีเนียม (Selenium) ส าหรับเปลี่ยนกระแสไฟสลับให้เป็นกระแสตรง ซึ่งโลหะกึ่งตัวน า
นี้จะยอมให้กระแสไหลผ่านได้สะดวกเพียงทางเดียวเท่านั้น เครื่องเชื่อมชนิดนี้ท างานได้เงียบไม่มีเสียงรบกวน
ค่าบ ารุงรักษาน้อย ไฟฟ้าที่ใช้งานเป็นไฟฟ้าแบบ 3 เฟสดังรูป
รูปที่ 6.4 แสดงส่วนต่างๆของเครื่องเชื่อมเรกติไฟเออร์
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 148)
