P. 154
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานเชื่อมไฟฟ้า สัปดาห์ที่ 9-10-11-12 แผ่นที่ 5

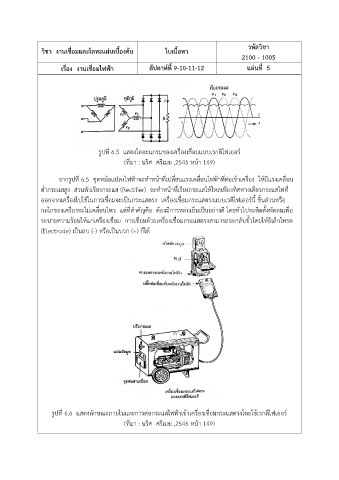

รูปที่ 6.5 แสดงไดอะแกรมของเครื่องเชื่อมแบบเรกติไฟเออร์
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 149)
จากรูปที่ 6.5 ชุดหม้อแปลงไฟฟ้าจะท าหน้าที่เปลี่ยนแรงเคลื่อนไฟฟ้าที่ต่อเข้าเครื่อง ให้มีแรงเคลื่อน
ต่ ากระแสสูง ส่วนตัวเรียงกระแส (Rectifier) จะท าหน้าที่เรียงกระแสให้ไหลเพียงทิศทางเดียวกระแสไฟที่
ออกจากเครื่องไปใช้ในการเชื่อมจะเป็นกระแสตรง เครื่องเชื่อมกระแสตรงแบบเรติไฟเออร์นี้ ชิ้นส่วนหรือ
กลไกของเครื่องจะไม่เคลื่อนไหว แต่ที่ส าคัญคือ ต้องมีการหล่อเย็นเป็นอย่างดี โดยทั่วไปจะติดตั้งพัดลมเพื่อ
ระบายความร้อนให้แก่เครื่องเชื่อม การเชื่อมด้วยเครื่องเชื่อมกระแสตรงสามารถจะกลับขั้วโดยให้อิเล็กโทรด
(Electrode) เป็นลบ (-) หรือเป็นบวก (+) ก็ได้
รูปที่ 6.6 แสดงลักษณะภายในและการต่อกระแสไฟฟ้าเข้าเครื่องเชื่อมกระแสตรงโดยใช้เรกติไฟเออร์
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 149)
