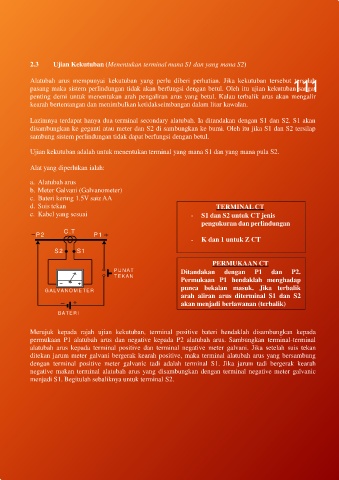

2.3 Ujian Kekutuban (Menentukan terminal mana S1 dan yang mana S2)

111
Alatubah arus mempunyai kekutuban yang perlu diberi perhatian. Jika kekutuban tersebut tersalah
pasang maka sistem perlindungan tidak akan berfungsi dengan betul. Oleh itu ujian kekutuban sangat
penting demi untuk menentukan arah pengaliran arus yang betul. Kalau terbalik arus akan mengalir
kearah bertentangan dan menimbulkan ketidakseimbangan dalam litar kawalan.

Lazimnya terdapat hanya dua terminal secondary alatubah. Ia ditandakan dengan S1 dan S2. S1 akan
disambungkan ke geganti atau meter dan S2 di sambungkan ke bumi. Oleh itu jika S1 dan S2 tersilap
sambung sistem perlindungan tidak dapat berfungsi dengan betul.

Ujian kekutuban adalah untuk menentukan terminal yang mana S1 dan yang mana pula S2.

Alat yang diperlukan ialah:

a. Alatubah arus
b. Meter Galvani (Galvanometer)
c. Bateri kering 1.5V saiz AA
d. Suis tekan TERMINAL CT
e. Kabel yang sesuai - S1 dan S2 untuk CT jenis
pengukuran dan perlindungan
C .T
P2 P1
- K dan 1 untuk Z CT
S2 S1

PERMUKAAN CT
PU N AT Ditandakan dengan P1 dan P2.
TEKAN
Permukaan P1 hendaklah menghadap
punca bekalan masuk. Jika terbalik
G ALV AN O M E TER
arah aliran arus diterminal S1 dan S2
akan menjadi berlawanan (terbalik)
BATERI

Merujuk kepada rajah ujian kekutuban, terminal positive bateri hendaklah disambungkan kepada
permukaan P1 alatubah arus dan negative kepada P2 alatubah arus. Sambungkan terminal-terminal
alatubah arus kepada terminal positive dan terminal negative meter galvani. Jika setelah suis tekan
ditekan jarum meter galvani bergerak kearah positive, maka terminal alatubah arus yang bersambung
dengan terminal positive meter galvanic tadi adalah terminal S1. Jika jarum tadi bergerak kearah
negative makan terminal alatubah arus yang disambungkan dengan terminal negative meter galvanic
menjadi S1. Begitulah sebaliknya untuk terminal S2.
