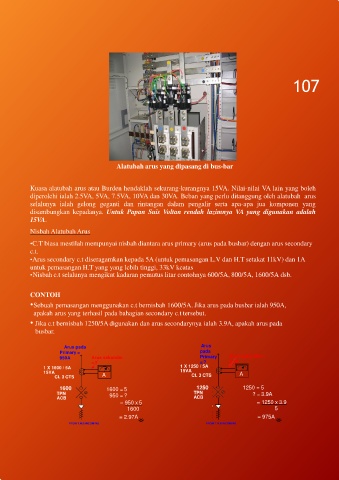

Page 107 - PAPAN SUIS UTAMA VOLTAN RENDAH

107

Alatubah arus yang dipasang di bus-bar

Kuasa alatubah arus atau Burden hendaklah sekurang-kurangnya 15VA. Nilai-nilai VA lain yang boleh
diperolehi ialah 2.5VA, 5VA, 7.5VA, 10VA dan 30VA. Beban yang perlu ditanggung oleh alatubah arus
selalunya ialah gelong geganti dan rintangan dalam pengalir serta apa-apa jua komponen yang
disambungkan kepadanya. Untuk Papan Suis Voltan rendah lazimnya VA yang digunakan adalah
15VA.

Nisbah Alatubah Arus
•C.T biasa mestilah mempunyai nisbah diantara arus primary (arus pada busbar) dengan arus secondary
c.t.
•Arus secondary c.t diseragamkan kepada 5A (untuk pemasangan L.V dan H.T setakat 11kV) dan 1A
untuk pemasangan H.T yang yang lebih tinggi, 33kV keatas
•Nisbah c.t selalunya mengikut kadaran pemutus litar contohnya 600/5A, 800/5A, 1600/5A dsb.

CONTOH
•Sebuah pemasangan menggunakan c.t bernisbah 1600/5A. Jika arus pada busbar ialah 950A,
apakah arus yang terhasil pada bahagian secondary c.t tersebut.
• Jika c.t bernisbah 1250/5A digunakan dan arus secondarynya ialah 3.9A, apakah arus pada
busbar.

Arus pada Arus
Primary = pada
950A Arus sekunder Primary Arus sekunder =
= ? = ? 3.9A
1 X 1600 / 5A 1 X 1250 / 5A
15VA A 15VA A
CL 3 CTS CL 3 CTS
1600 1600 = 5 1250 1250 = 5
TPN 950 = ? TPN ? = 3.9A
ACB ACB
= 950 x 5 = 1250 x 3.9
1600 5
= 2.97A = 975A
FROM T.N.B INCOMING FROM T.N.B INCOMING
