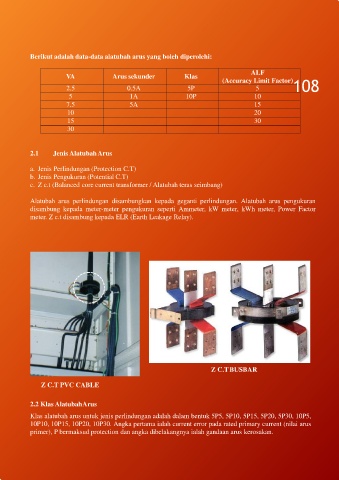

Berikut adalah data-data alatubah arus yang boleh diperolehi:

ALF
VA Arus sekunder Klas
(Accuracy Limit Factor)
2.5 0.5A 5P 5 108
5 1A 10P 10
7.5 5A 15
10 20
15 30
30

2.1 Jenis AlatubahArus

a. Jenis Perlindungan (Protection C.T)
b. Jenis Pengukuran (Potential C.T)
c. Z c.t (Balanced core current transformer / Alatubah teras seimbang)

Alatubah arus perlindungan disambungkan kepada geganti perlindungan. Alatubah arus pengukuran
disambung kepada meter-meter pengukuran seperti Ammeter, kW meter, kWh meter, Power Factor
meter. Z c.t disambung kepada ELR (Earth Leakage Relay).

Z C.TBUSBAR

Z C.T PVC CABLE

2.2 Klas AlatubahArus
Klas alatubah arus untuk jenis perlindungan adalah dalam bentuk 5P5, 5P10, 5P15, 5P20, 5P30, 10P5,
10P10, 10P15, 10P20, 10P30. Angka pertama ialah current error pada rated primary current (nilai arus
primer), P bermaksud protection dan angka dibelakangnya ialah gandaan arus kerosakan.
