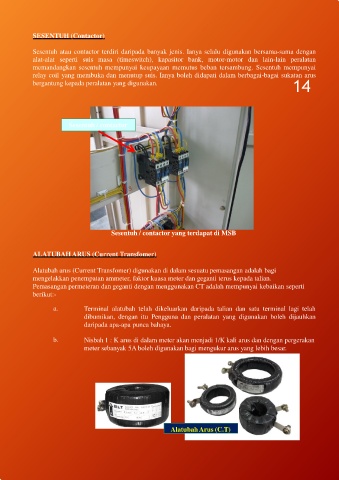

Page 14 - PAPAN SUIS UTAMA VOLTAN RENDAH

SESENTUH (Contactor)

Sesentuh atau contactor terdiri daripada banyak jenis. Ianya selalu digunakan bersama-sama dengan
alat-alat seperti suis masa (timeswitch), kapasitor bank, motor-motor dan lain-lain peralatan
memandangkan sesentuh mempunyai keupayaan memutus beban tersambung. Sesentuh mempunyai
relay coil yang membuka dan menutup suis. Ianya boleh didapati dalam berbagai-bagai sukatan arus
bergantung kepada peralatan yang digunakan. 14

Sesentuh / contactor

Sesentuh / contactor yang terdapat di MSB

ALATUBAH ARUS (Current Transfomer)

Alatubah arus (Current Transfomer) digunakan di dalam sesuatu pemasangan adalah bagi
mengelakkan penempatan ammeter, faktor kuasa meter dan geganti terus kepada talian.
Pemasangan permeteran dan geganti dengan menggunakan CT adalah mempunyai kebaikan seperti
berikut:-

a. Terminal alatubah telah dikeluarkan daripada talian dan satu terminal lagi telah
dibumikan, dengan itu Pengguna dan peralatan yang digunakan boleh dijauhkan
daripada apa-apa punca bahaya.

b. Nisbah 1 : K arus di dalam meter akan menjadi 1/K kali arus dan dengan pergerakan
meter sebanyak 5A boleh digunakan bagi mengukur arus yang lebih besar.

Alatubah Arus (C.T)
