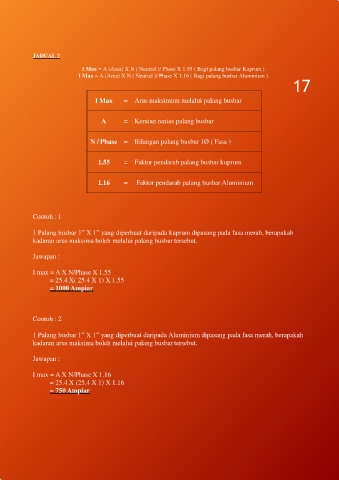

Page 17 - PAPAN SUIS UTAMA VOLTAN RENDAH

JADUAL 2
I Max = A (Area) X N ( Neutral )/ Phase X 1.55 ( Bagi palang busbar Kuprum ).
I Max = A (Area) X N ( Neutral )/ Phase X 1.16 ( Bagi palang busbar Aluminium ).
17

I Max = Arus maksimum melalui palang busbar

A = Keratan rentas palang busbar

N / Phase = Bilangan palang busbar 1Ø ( Fasa )

1.55 = Faktor pendarab palang busbar kuprum

1.16 = Faktor pendarab palang busbar Aluminium

Contoh : 1

1 Palang busbar 1” X 1” yang diperbuat daripada kuprum dipasang pada fasa merah, berapakah
kadaran arus maksima boleh melalui palang busbar tersebut.

Jawapan :

I max = A X N/Phase X 1.55
= 25.4 X( 25.4 X 1) X 1.55
= 1000 Ampiar

Contoh : 2

1 Palang busbar 1” X 1” yang diperbuat daripada Aluminium dipasang pada fasa merah, berapakah
kadaran arus maksima boleh melalui palang busbar tersebut.

Jawapan :

I max = A X N/Phase X 1.16
= 25.4 X (25.4 X 1) X 1.16
= 750 Ampiar
