Page 16 - PAPAN SUIS UTAMA VOLTAN RENDAH
P. 16
Disediakan oleh AFZAMIZAN
Bengkel Penjaga Jentera Elektrik A1

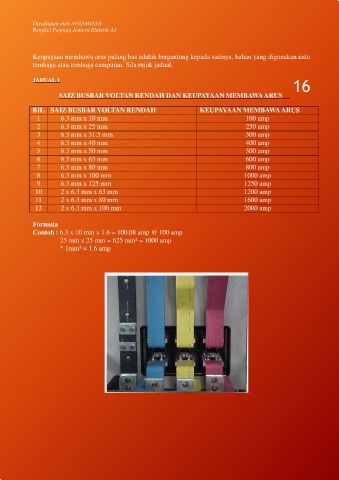

Keupayaan membawa arus palang bas adalah bergantung kepada saiznya, bahan yang digunakan iaitu
tembaga atau tembaga campuran. Sila rujuk jadual.
16
JADUAL 1
SAIZ BUSBAR VOLTAN RENDAH DAN KEUPAYAAN MEMBAWAARUS
BIL SAIZ BUSBAR VOLTAN RENDAH KEUPAYAAN MEMBAWAARUS
1 6.3 mm x 10 mm 100 amp
2 6.3 mm x 25 mm 250 amp
3 6.3 mm x 31.5 mm 300 amp
4 6.3 mm x 40 mm 400 amp
5 6.3 mm x 50 mm 500 amp
6 6.3 mm x 63 mm 600 amp
7 6.3 mm x 80 mm 800 amp
8 6.3 mm x 100 mm 1000 amp
9 6.3 mm x 125 mm 1250 amp
10 2 x 6.3 mm x 63 mm 1200 amp
11 2 x 6.3 mm x 80 mm 1600 amp
12 2 x 6.3 mm x 100 mm 2000 amp
Formula
Contoh : 6.3 x 10 mm x 1.6 = 100.08 amp @ 100 amp
25 mm x 25 mm = 625 mm² = 1000 amp
* 1mm² = 1.6 amp
