Page 19 - PAPAN SUIS UTAMA VOLTAN RENDAH

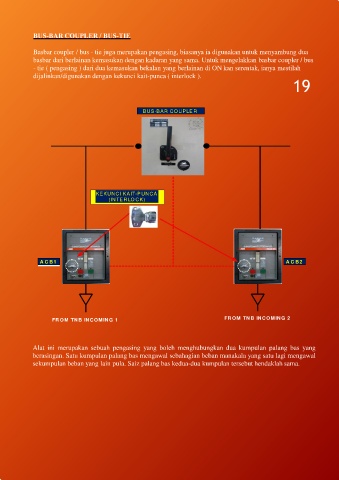

BUS-BAR COUPLER / BUS-TIE

Basbar coupler / bus - tie juga merupakan pengasing, biasanya ia digunakan untuk menyambung dua
basbar dari berlainan kemasukan dengan kadaran yang sama. Untuk mengelakkan basbar coupler / bus
- tie ( pengasing ) dari dua kemasukan bekalan yang berlainan di ON kan serentak, ianya mestilah
dijalinkan/digunakan dengan kekunci kait-punca ( interlock ).
19

BUS-BAR CO UPLE R

KEKUNCI KAIT-P UNCA
(IN TE RLO CK)

A C B1 A C B2

FR OM TN B IN COM IN G 1 FR OM TN B IN COM IN G 2

Alat ini merupakan sebuah pengasing yang boleh menghubungkan dua kumpulan palang bas yang
berasingan. Satu kumpulan palang bas mengawal sebahagian beban manakala yang satu lagi mengawal
sekumpulan beban yang lain pula. Saiz palang bas kedua-dua kumpulan tersebut hendaklah sama.
