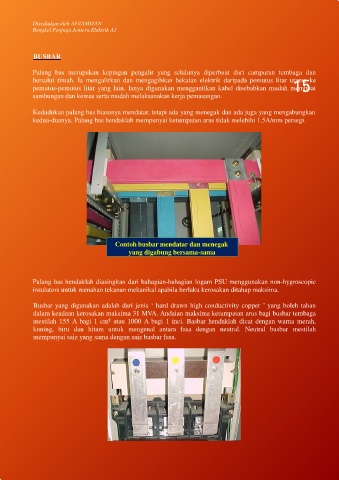

Page 15 - PAPAN SUIS UTAMA VOLTAN RENDAH
P. 15
Disediakan oleh AFZAMIZAN
Bengkel Penjaga Jentera Elektrik A1
BUSBAR
Palang bas merupakan kepingan pengalir yang selalunya diperbuat dari campuran tembaga dan
15
bersalut timah. Ia mengalirkan dan mengagihkan bekalan elektrik daripada pemutus litar utama ke
pemutus-pemutus litar yang lain. Ianya digunakan menggantikan kabel disebabkan mudah membuat
sambungan dan kemas serta mudah melaksanakan kerja pemasangan.
Kedudukan palang bas biasanya mendatar, tetapi ada yang menegak dan ada juga yang mengabungkan
kedua-duanya. Palang bas hendaklah mempunyai ketumpatan arus tidak melebihi 1.5A/mm persegi.
Contoh busbar mendatar dan menegak
yang digabung bersama-sama
Palang bas hendaklah diasingkan dari bahagian-bahagian logam PSU menggunakan non-hygroscopic
insulators untuk menahan tekanan mekanikal apabila berlaku kerosakan ditahap maksima.
Busbar yang digunakan adalah dari jenis ‘ hard drawn high conductivity copper ’ yang boleh tahan
dalam keadaan kerosakan maksima 31 MVA. Andaian maksima ketumpatan arus bagi busbar tembaga
mestilah 155 A bagi 1 cm² atau 1000 A bagi 1 inci. Basbar hendaklah dicat dengan warna merah,
kuning, biru dan hitam untuk mengenal antara fasa dengan neutral. Neutral basbar mestilah
mempunyai saiz yang sama dengan saiz basbar fasa.
