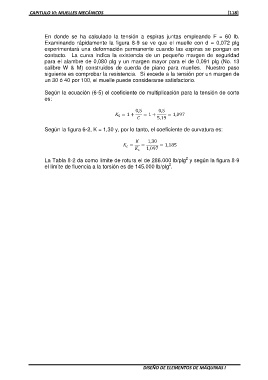

CAPITULO VI: MUELLES MECÁNICOS [118]
En donde se ha calculado la tensión a espiras juntas empleando F = 60 lb.
Examinando rápidamente la figura 8-9 se ve que el muelle con d = 0,072 plg
experimentará una deformación permanente cuando las espiras se pongan en
contacto. La curva indica la existencia de un pequeño margen de seguridad
para el alambre de 0,080 plg y un margen mayor para el de 0,091 plg (No. 13
calibre W & M) construidos de cuerda de piano para muelles. Nuestro paso
siguiente es comprobar la resistencia. Si excede a la tensión por un margen de
un 30 ó 40 por 100, el muelle puede considerarse satisfactorio.
Según la ecuación (6-5) el coeficiente de multiplicación para la tensión de corte
es:
0,5 0,5
ܭௌ ൌ 1 ܥൌ 1 5,19 ൌ 1,097
Según la figura 6-2, K = 1,30 y, por lo tanto, el coeficiente de curvatura es:
ܭ1,30
ܭ ൌ ܭ௦ ൌ 1,097 ൌ 1,185
La Tabla 8-2 da como límite de rotura el de 286.000 lb/plg2 y según la figura 8-9
el límite de fluencia a la torsión es de 145.000 lb/plg2.
