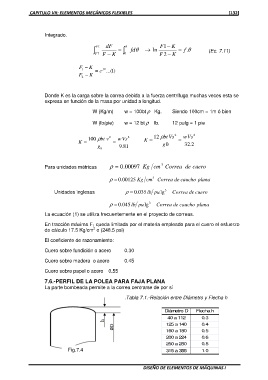

CAPITULO VII: ELEMENTOS MECÁNICOS FLEXIBLES [132]
Integrado.
∫F1 dF = ∫θ fdθ → ln F1− K = f .θ (Ec. 7.11)
F2 F − K 0 F2− K
F1 − K = e fθ ...(1)
F2 − K
Donde K es la carga sobre la correa debida a la fuerza centrífuga muchas veces esta se
expresa en función de la masa por unidad a longitud.
W (Kg/m) w = 100bt ρ Kg. Siendo 100cm = 1m ó bien
W (lb/pie) w = 12 bt ρ lb. 12 pulg = 1 pie
K = 100 ρbt v2 = w Vs2 K = 12 ρbt Vs2 = w Vs2
g0 9.81 g0 32.2
Para unidades métricas ρ = 0.00097 Kg cm 3 Correa de cuero
ρ = 0.00125 Kg cm3 Correa de caucho plana
Unidades inglesas ρ = 0.035 lb pu lg3 Correa de cuero
ρ = 0.045 lb pu lg3 Correa de caucho plana
La ecuación (1) se utiliza frecuentemente en el proyecto de correas.
En tracción máxima F1 queda limitada por el materia empleado para el cuero el esfuerzo
de cálculo 17.5 Kg/cm2 o (248.5 psi)
El coeficiente de razonamiento:
Cuero sobre fundición o acero 0.30
Cuero sobre madera o acero 0.45
Cuero sobre papel o acero 0.55
7.6.-PERFIL DE LA POLEA PARA FAJA PLANA
La parte bombeada permite a la correa centrarse de por sí
.Tabla 7.1.-Relación entre Diámetro y Flecha h
Fig.7.4 Diámetro D Flecha h
40 a 112 0.3
125 a 140 0.4
160 a 180 0.5
200 a 224 0.6
250 a 280 0.8
315 a 355 1.0
