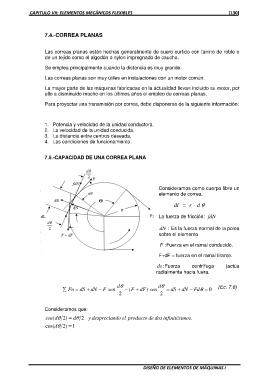

CAPITULO VII: ELEMENTOS MECÁNICOS FLEXIBLES [130]
7.4.-CORREA PLANAS
Las correas planas están hechas generalmente de cuero curtido con tanino de roble o
de un tejido como el algodón o nylon impregnado de caucho.
Se emplea principalmente cuando la distancia es muy grande.
Las correas planas son muy útiles en instalaciones con un motor común.
La mayor parte de las máquinas fabricadas en la actualidad llevan incluido su motor, por
ello a disminuido mucho en los últimos años el empleo de correas planas.
Para proyectar una transmisión por correa, debe disponerse de la siguiente información:
1. Potencia y velocidad de la unidad conductora.
2. La velocidad de la unidad conducida.
3. La distancia entre centros deseada.
4. Las condiciones de funcionamiento.
7.5.-CAPACIDAD DE UNA CORREA PLANA
Consideramos como cuerpo libre un
elemento de correa.
dl = r ⋅ d θ
La fuerza de fricción: fdN
dN : Es la fuerza normal de la polea
sobre el elemento
F :Fuerza en el ramal conducido.
F+dF = fuerza en el ramal tirante.
ds :Fuerza centrífuga (actúa
radialmente hacia fuera.
∑ Fn = dS + dN − F sen dθ − (F + dF ) sen dθ = dS + dN − Fdθ = 0 (Ec. 7.6)
22
Consideramos que:
sen(dθ 2) = dθ 2 y despreciando el producto de dos infinitésimos.
cos(dθ 2) = 1
