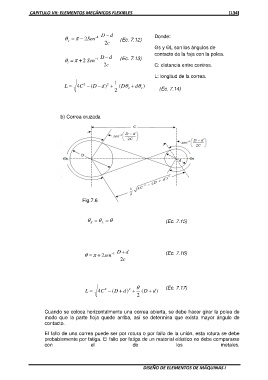

CAPITULO VII: ELEMENTOS MECÁNICOS FLEXIBLES [134]
θs =π − 2Sen−1 D−d (Ec. 7.12) Donde:
2c Θs y ƟL son los ángulos de
contacto de la faja con la polea.
θl =π +2 Sen−1 D−d (Ec. 7.13) C: distancia entre centros.
2c L: longitud de la correa.
L= 4C 2 − (D − d )2 + 1 (Dθ2 + dθs ) (Ec. 7.14)
2
b) Correa cruzada
Fig.7.6 (Ec. 7.15)
θS =θL =θ
θ = π + 2sen−1 D + d (Ec. 7.16)
2c
L = 4C 2 − (D + d )2 + θ (D + d ) (Ec. 7.17)
2
Cuando se coloca horizontalmente una correa abierta, se debe hacer girar la polea de
modo que la parte floja quede arriba, así se determina que exista mayor ángulo de
contacto.
El fallo de una correa puede ser por rotura o por fallo de la unión, esta rotura se debe
probablemente por fatiga. El fallo por fatiga de un material elástico no debe compararse
con el de los metales.
