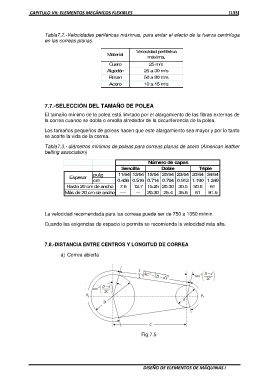

CAPITULO VII: ELEMENTOS MECÁNICOS FLEXIBLES [133]
Tabla7.2.-Velocidades periféricas máximas, para evitar el efecto de la fuerza centrífuga
en las correas planas.
Material Velocidad periférica
máxima.
Cuero
Algodón 25 m/s
Rilsan 25 a 30 m/s
Acero 50 a 80 m/s
10 a 15 m/s
7.7.-SELECCIÓN DEL TAMAÑO DE POLEA
El tamaño mínimo de la polea está limitado por el alargamiento de las fibras externas de
la correa cuando se dobla o enrolla alrededor de la circunferencia de la polea.
Los tamaños pequeños de poleas hacen que este alargamiento sea mayor y por lo tanto
se acorte la vida de la correa.
Tabla7.3.- diámetros mínimos de poleas para correas planas de acero (American leather
belting association)
Número de capas
Sencilla Doble Triple
Espesor pulg 11/64 13/64 18/64 20/64 23/64 30/64 34/64
0.436 0.516 0.714 0.794 0.913 1.190 1.349
cm
Hasta 20 cm de ancho 7.6 12.7 15.25 20.30 30.5 50.8 61
Más de 20 cm de ancho ---- --- 20.30 25.4 35.6 61 91.5
La velocidad recomendada para las correas puede ser de 750 a 1350 m/min.
Cuando las exigencias de espacio lo permita se recomienda la velocidad más alta.
7.8.-DISTANCIA ENTRE CENTROS Y LONGITUD DE CORREA
a) Correa abierta
Fig.7.5
