Розрахунок противаги
Вихідні дані:
вантажопідйомність Q = 40 кН;
виліт крана L = 8 м.

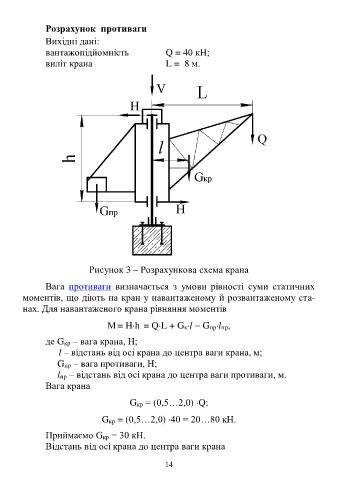

Рисунок 3 – Розрахункова схема крана

Вага противаги визначається з умови рівності суми статичних
моментів, що діють на кран у навантаженому й розвантаженому ста-
нах. Для навантаженого крана рівняння моментів

М = Hh = QL + Gкl  Gпрlпр,
де Gкр – вага крана, Н;
l – відстань від осі крана до центра ваги крана, м;
Gпр – вага противаги, Н;
lпр – відстань від осі крана до центра ваги противаги, м.
Вага крана

Gкр = (0,5…2,0) Q;
Gкр = (0,5…2,0) 40 = 20…80 кН.

Приймаємо Gкр = 30 кН.
Відстань від осі крана до центра ваги крана
