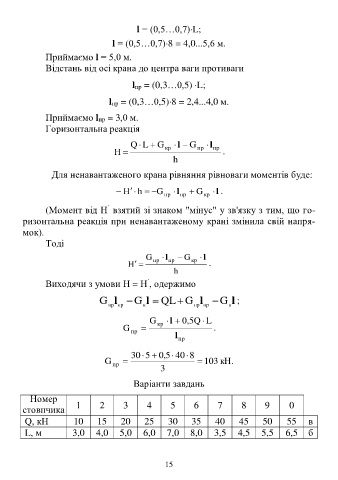

Page 15 - РОЗРАХУНКИ_МЕХАНIЗМIВ_I_ВУЗЛIВ

l = (0,5…0,7)L;
l = (0,5…0,7)8 = 4,0...5,6 м.
Приймаємо l = 5,0 м.
Відстань від осі крана до центра ваги противаги
lпр = (0,3…0,5) L;

lпр = (0,3…0,5)8 = 2,4...4,0 м.
Приймаємо lпр = 3,0 м.
Горизонтальна реакція
Q  L  G  l  G l 
Н  кр пр пр .
h
Для ненавантаженого крана рівняння рівноваги моментів буде:

 Н   h  G пр l  пр  G кр l  .

΄
(Момент від Н взятий зі знаком "мінус" у зв'язку з тим, що го-
ризонтальна реакція при ненавантаженому крані змінила свій напря-
мок).
Тоді
G l   G l 

Н  пр пр кр .
h
΄
Виходячи з умови Н = Н , одержимо
G пр l  G к l  QL G пр l  G к l ;
пр
пр
G  l  0,5Q  L
G  кр .
пр
l пр
30 5  5 , 0  40 8 
G   103 кН .
пр
3
Варіанти завдань
Номер
стовпчика 1 2 3 4 5 6 7 8 9 0
Q, кН 10 15 20 25 30 35 40 45 50 55 в
L, м 3,0 4,0 5,0 6,0 7,0 8,0 3,5 4,5 5,5 6,5 б
