Призматичні шпонки відносяться до врізних, тобто таких, що
знаходяться в пазу вала. Для спрощення і полегшення складання
шпонкових з'єднань між шпонкою і маточиною (рис. 4, а),
передбачається радіальний проміжок (по висоті шпонки). Приблизно
половина їхньої висоти розміщення в пазу вала і половина - в пазу
маточини.

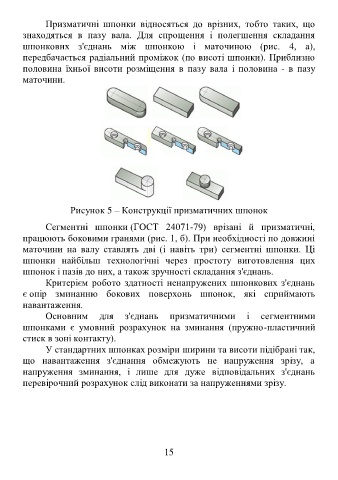

Рисунок 5 – Конструкції призматичних шпонок
Сегментні шпонки (ГОСТ 24071-79) врізані й призматичні,
працюють боковими гранями (рис. 1, б). При необхідності по довжині
маточини на валу ставлять дві (і навіть три) сегментні шпонки. Ці
шпонки найбільш технологічні через простоту виготовлення цих
шпонок і пазів до них, а також зручності складання з'єднань.
Критерієм робото здатності ненапружених шпонкових з'єднань
є опір зминанню бокових поверхонь шпонок, які сприймають
навантаження.
Основним для з'єднань призматичними і сегментними
шпонками є умовний розрахунок на зминання (пружно-пластичний
стиск в зоні контакту).
У стандартних шпонках розміри ширини та висоти підібрані так,
що навантаження з'єднання обмежують не напруження зрізу, а
напруження зминання, і лише для дуже відповідальних з'єднань
перевірочний розрахунок слід виконати за напруженнями зрізу.
