Перевірочний розрахунок шпонкових з’єднань
Перевірку шпонкових з’єднань проводять по напруженнях
зминання, які виникають на площі контакту виступаючої з валу
частини шпонки і пазом маточини. Допустимі напруження при цьому
розрахунку вибираються в залежності від матеріалу маточини
(сталева, чавунна, тощо) і від характеру навантаження (спокійне,
нерівномірне, ударне, реверсивне і т.п.). Рекомендується сегментну
шпонку додатково перевірити по напруженнях зрізу.
Розрахунок з’єднання з призматичною шпонкою

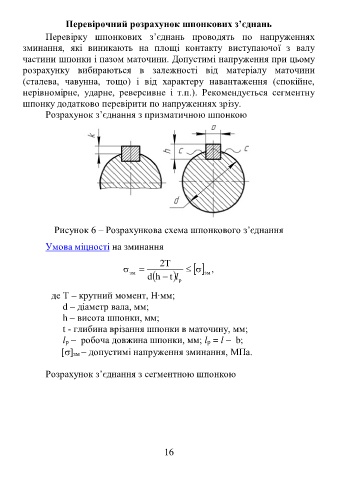

Рисунок 6 – Розрахункова схема шпонкового з’єднання
Умова міцності на зминання

2 T
 зм     ,

зм
 t
d h  l р
де Т – крутний момент, Н∙мм;
d – діаметр вала, мм;
h – висота шпонки, мм;
t - глибина врізання шпонки в маточину, мм;
lp – робоча довжина шпонки, мм; lp = l – b;
зм – допустимі напруження зминання, МПа.

Розрахунок з’єднання з сегментною шпонкою

16
