Page 17 - РОЗРАХУНКИ_З'EДНАНЬ

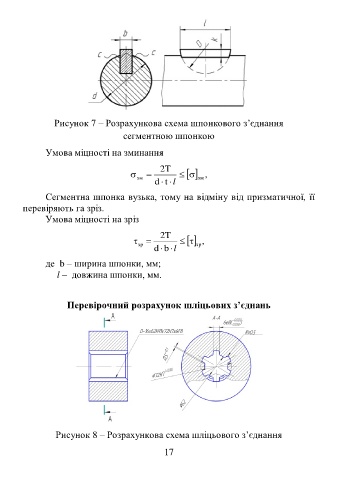

Рисунок 7 – Розрахункова схема шпонкового з’єднання
сегментною шпонкою

Умова міцності на зминання
2 T

 зм  d  t l    ,
зм
Сегментна шпонка вузька, тому на відміну від призматичної, її
перевіряють га зріз.
Умова міцності на зріз

2 T
     ,
зр
d  bl зр
де b – ширина шпонки, мм;
l – довжина шпонки, мм.

Перевірочний розрахунок шліцьових з’єднань

Рисунок 8 – Розрахункова схема шліцьового з’єднання

17
